簡介

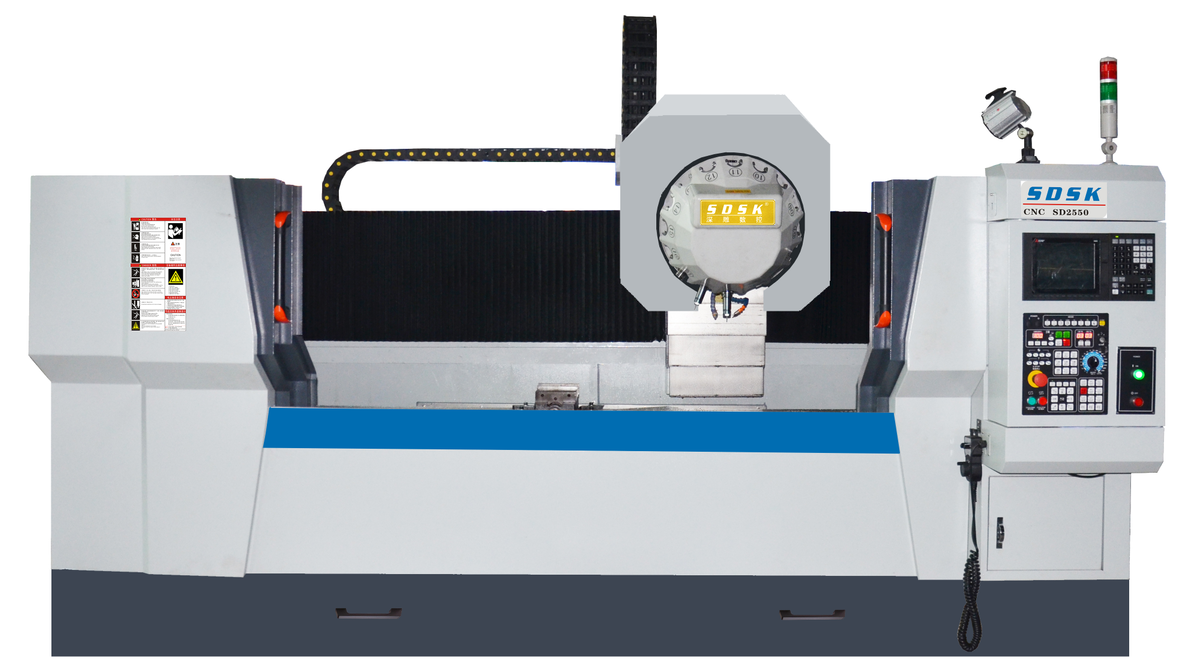

SD2550機型是專門為客戶量身定做的大型鋁型材鉆攻加工中心; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。
臺灣圣杰16位夾臂式刀庫，換刀速度為2秒，大大提高生產效率; 采用三菱數控系統;機身為鑄鐵結構;三軸采用臺灣上銀P級直線導軌，研磨級滾珠絲桿，德國聯軸器，三菱伺服電機，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性;;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、鉆孔、攻牙加工。

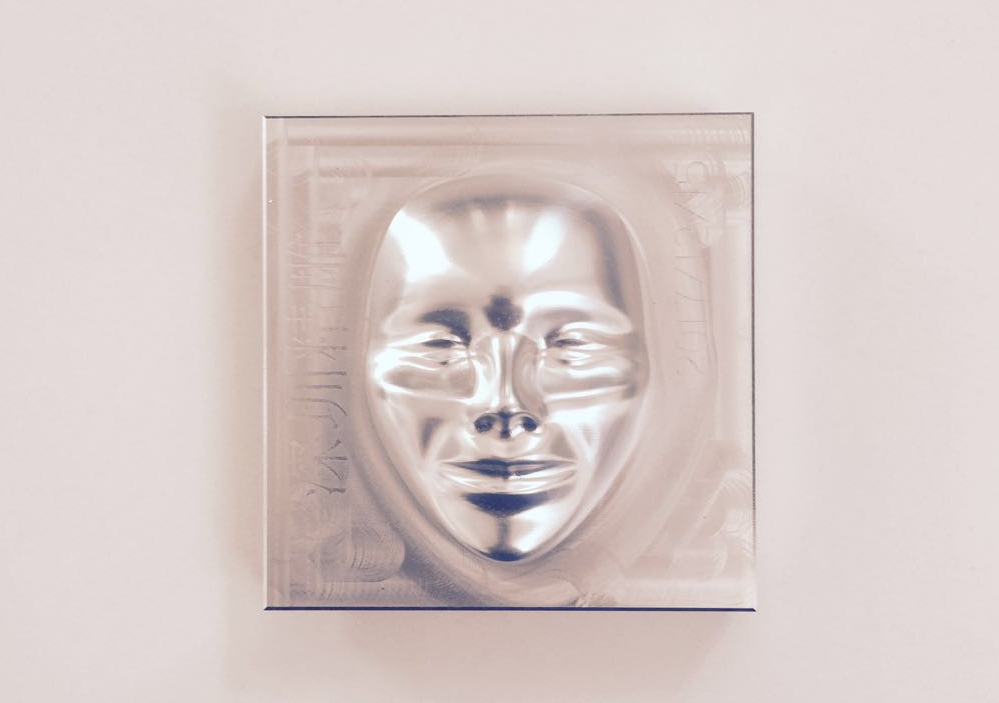

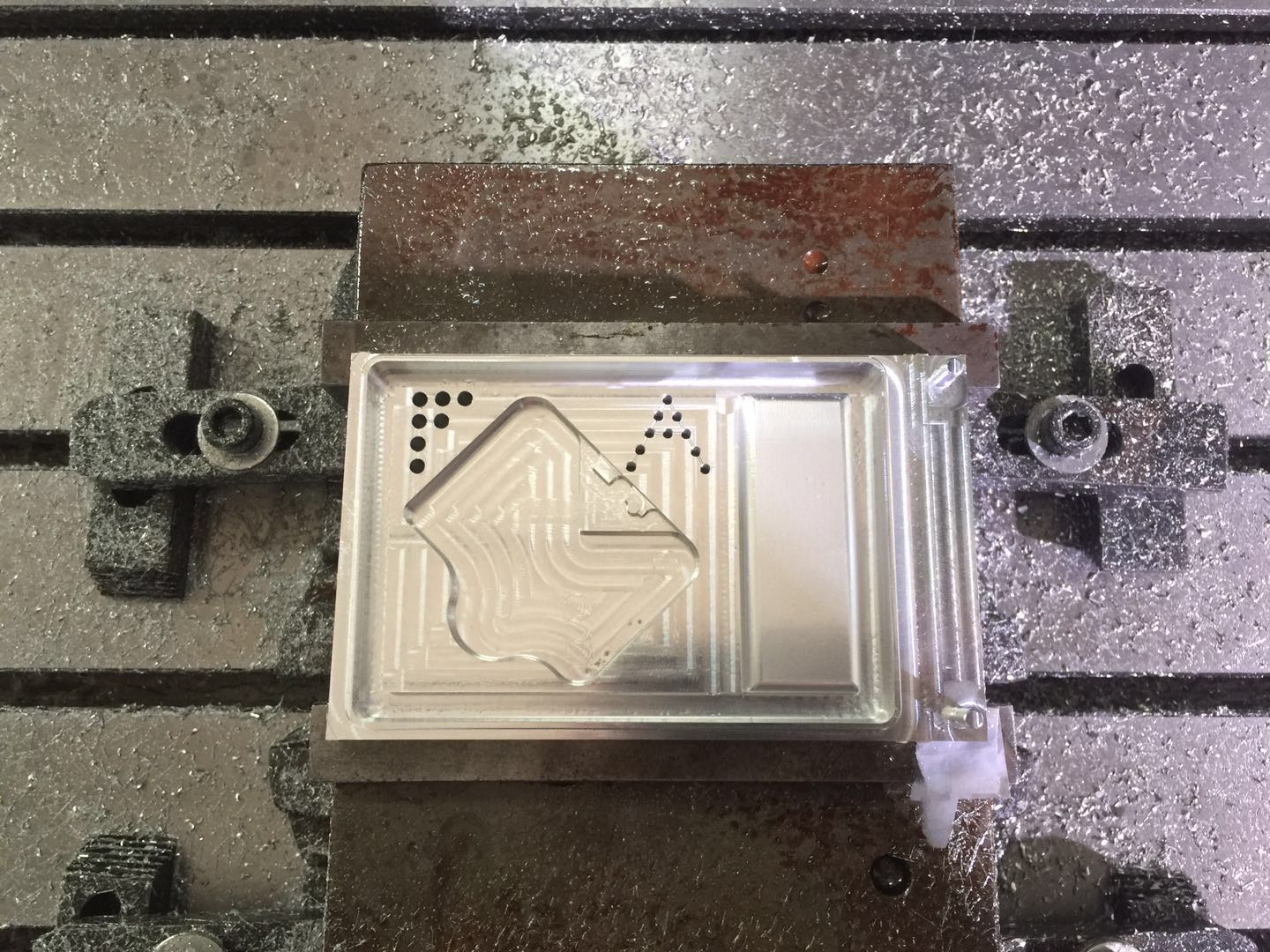

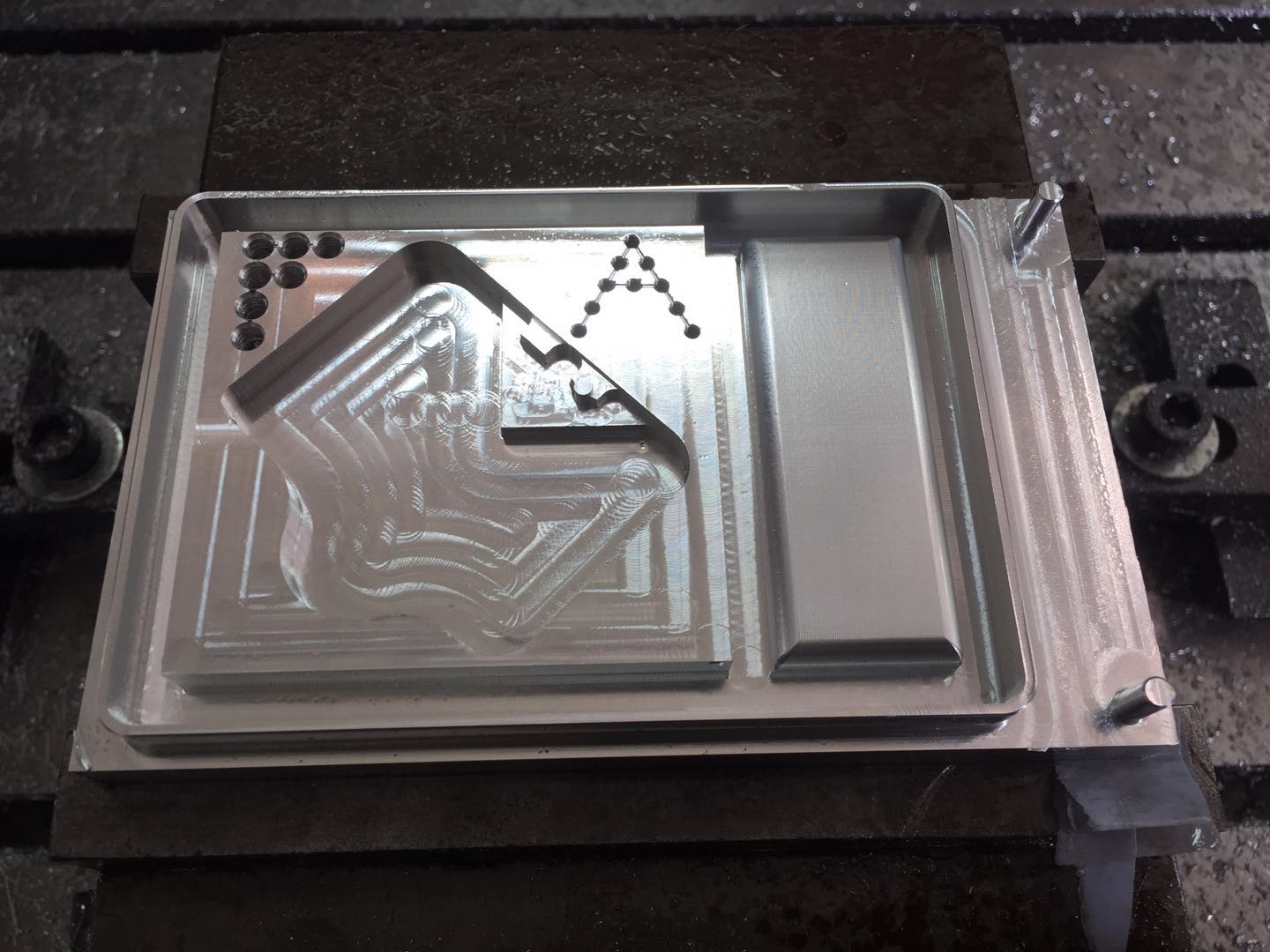

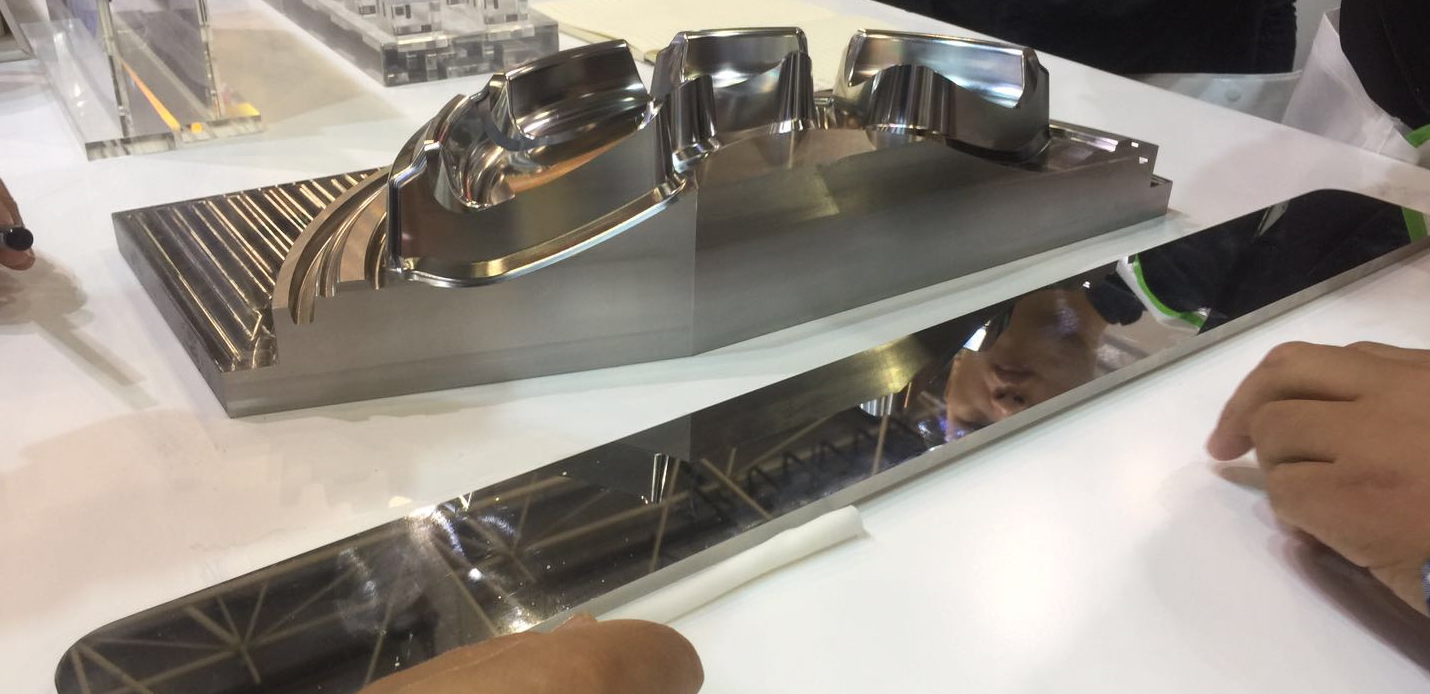

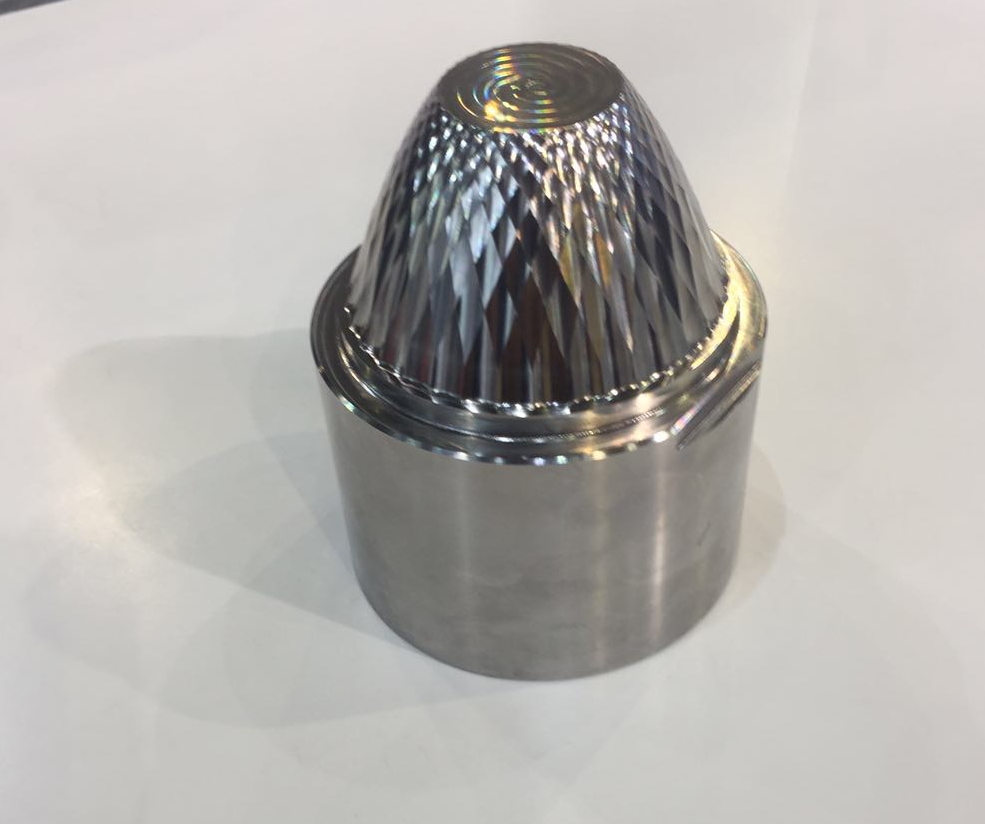

產品效果圖(點擊圖片有驚喜）
攻牙效果
機器主要配置清單(單位:mm)
|
序號 |
規 |
格 說 |
明 |
數量 |
||||||||||||
|
1. |
鑄鐵床身 |
1 套 |
||||||||||||||
|
2. |
三菱數控系統 M80 |
1 套 |
||||||||||||||
|
3. |
臺灣惟隆直聯式短鼻主軸配 5.5KW BT30/100/ 20000rpm 三菱電機 |
1 套 |
||||||||||||||
|
4. |
刀庫臺灣（圣杰-16T）夾臂式 |
1 套 |
||||||||||||||
|
5. |
Z/Y/Z 軸用三菱伺服電機 |
1 套 |
||||||||||||||
|
6. |
X/Y/Z 軸用 臺灣上銀或臺灣銀泰 P 級直線導軌 |
各 1 套 |
||||||||||||||
|
7. |
X/Y/Z 軸用 |
臺灣上銀或臺灣銀泰 C3 級滾珠絲桿 |
各 1 套 |
|||||||||||||
|
8. |
變頻器 |
1 套 |
||||||||||||||
|
9. |
施耐德電氣配件 |
1 批 |
||||||||||||||
|
10. |
進口 NSK |
P 級角接觸配對軸承 |
6 套 |
|||||||||||||
|
11. |
主軸油冷機 |
1 臺 |
||||||||||||||
|
12. |
電子手輪 |
1 套 |
||||||||||||||
|
13. |
對刀儀 |
1 個 |
||||||||||||||
|
14. |
X 軸配三防布風琴罩，Y/Z 軸配鋼板罩 |
各 1 套 |
||||||||||||||
|
15. |
自動潤滑油泵 2 升 |
1 套 |
||||||||||||||
|
16. |
空氣過濾器 |
2 套 |
||||||||||||||
|
17. |
冷卻液噴水裝置/水泵 LDPB 4-18/480W |
1 套 |
||||||||||||||
|
行程 X×Y×Z(mm) |
2530×520×350 |
||||
|
工作臺尺寸 |
2500×500 |
||||
|
工作臺最大承重 |
1000KG |
||||
|
工作臺 T 型槽規格 |
5-18*2500 |
||||
|
最大移動速度( m/min) |
48 |
||||
|
最快加工速度( m/min) |
1~10 |
||||
|
重復定位精度 (mm) |
0.005 |
||||
|
定位精度( mm) |
0.01/300 |
||||
|
數控系統分辨率( mm) |
0.001 |
||||
|
主軸端到工作臺最小距離( mm) |
150 |
||||
|
主軸端到工作臺最大距離( mm) |
470 |
||||
|
主軸額定輸出扭矩(N.m) |
14.1 |
||||
|
電源要求 |
17kw 3 相 380V ±10% 50/60±1HZ |
||||
|
總重 |
7000 左右 |
||||
|
機床外形尺寸（L×W×H） |
4380×2710×2500 |
||||
|
主機標準配置及附件送配件 |
|||||
|
1、控制器 M80 |
11、機械、電氣、操作說明書 1 本 |
||||
|
2、主軸 20000RPM |
12、剛性攻牙功能 |
||||
|
3、自動潤滑系統 |
13、電氣箱熱交換器 |
||||
|
4、地基螺絲及墊塊 |
14、《操作說明書》《程序說明書》《使用說明書》 |
||||
|
5、工具箱 |
15、BT30 刀頭 2 個（含拉釘、扳手） |
||||
|
6、工作燈 |
16、BT30 鎖刀座 |
||||
|
7、警示燈 |
17. M16 馬鐵 |
||||
|
8、主軸吹氣裝置 |
18、6 寸批士一臺 |
||||
|
9、傳輸線 |
19、鎖咀 ER32（4-16） 1 套 |
||||
|
10、半封閉式護罩 |
20、RS232 護罩 |
||||
技術規格參數表:
1.環境要求：
為保證機床的精度和穩定性，須滿足以下條件
室內溫度應保持在 20℃~28℃，濕度保持在 40%~75%。
不得將機床置于輻射中，如：微波、紫外線、激光或 X 射線范圍內。
機床要遠離電磁騷擾，使用處應無強的電磁場。
機床要遠離振源，最好在使用處采取防振措施，如防振溝。
2.安裝要求：
機床的安裝場地要有足夠的空間，以保證能正常操縱機床和維修機床。
機床使用稀油潤滑，潤滑油泵油量過低會報警，適時添加 32 號潤滑油。
每工作班使用機床加工前，先給機床主軸以用戶提供的熱機程序運行 10 分鐘；
并檢查確保主軸氣封、主軸冷卻循環系統和電箱散熱風扇運轉正常。
避免酸、堿物質，以免腐蝕金屬；每工作班下班前，需清理好機床上的切屑。
控制面板應保持清潔，經常擦拭，防止液態污染物從縫隙進入內部造成短路燒毀。
電箱的油冷卻機的防塵濾網和散熱風扇需每半月清理一次塵埃。
